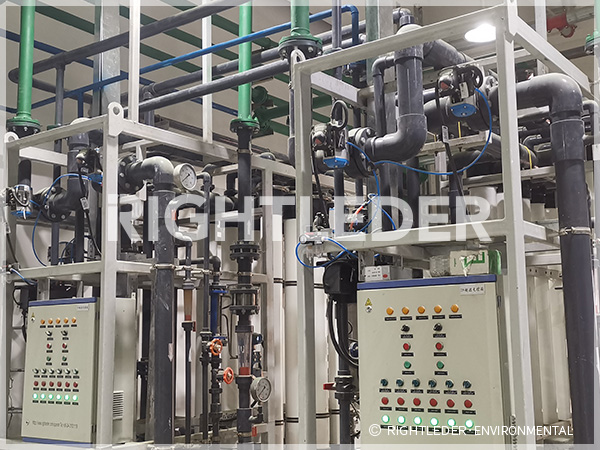

EDI是電去離子凈水技術的簡稱，是一種將電滲析和離子交換相結合的脫鹽新工藝。利用混床離子交換樹脂吸附給水中的陰陽離子,同時這些被吸附的離又在直流電壓的作用下分別透過陰陽離子交換膜而被連續去除的過程，EDI超純水設備可對水進行提純。

　　EDI超純水設備操作簡便、無污染，是清潔生產技術，在微電子工業、電工業、醫藥工業、化工工業和實驗室等領域得到日趨廣泛的應用。

　　如今，EDI超純水在電子芯片領域應用廣泛。芯片生產的難度很大，其中十分重要的一個環節就是清洗，如果不能保證芯片生產各個環節的清洗用水質量，就很難保證芯片生產的良品率，因此芯片生產用水十分重要。芯片生產一般用超純水，而不是普通的自來水。

　　半導體工廠生產和清洗半導體、集成電路芯片及封裝、液晶顯示器、高精度電路板、光電器件等各種電子器件的時候,都需要用到電阻率為18兆歐以上的超純水,這樣的超純水幾乎不導電,不會影響電子產品的性能,同時水中幾乎不含金屬離子,不會對復雜芯片表面造成劃痕或者不可逆的影響。當集成電路的集成度越高,線寬越窄,對水質的要求也就越高。

　　超純水的制備工藝大體分為預處理、初級制備和拋光處理三個步驟。整個制造過程中采用的工藝技術復雜而精細,不容偏差,制備難度涉及至少18個關鍵工藝環節。

　　伴隨芯片市場的崛起,也為超純工藝技術企業帶來廣闊的機遇與挑戰,高頻科技不斷探索超純水的絕對純度。專業處理工藝環節不斷提升超純水系統的應用效率,不斷滿足半導體行業日趨提升的用水需求,并以此塑造了強大的行業技術壁壘,在國內超純工藝領域中厚積薄發,生根發芽。
